Подъёмные сооружения

Из использовавшихся в Др. Греции П. с. собственно греч. изобретением являлся архимедов винт. Рычаг, косая поверхность, лебёдка (ворот), полиспаст и кран, черпающее колесо, равноплечный рычаг – все эти П. с. были заимствованы из др. стран Востока. Простейшая форма П. с. – рычаг – побудила школу Аристотеля продумать теоретич. схему и математич. расчёты действия рычага (прямолинейного или кругового), что позволило разобраться в принципах действия инструментов, таких, как цанги, весы, весло, руль, лом. Практика развила наряду с черпающим колесом гл. П. с. – подъёмный кран, впервые разработанный в теоретич. сочинениях Витрувия. Безроликовый балансир стал использоваться для подъёма воды при орошении и как вспомогательное средство при выгрузке товаров в гаванях. Уравновеш. с помощью противовеса, он служил в качестве тягового журавля в колодцах. В 1 в. н. э. развились другие П. с. с конструкцией противовесов для точных работ по расстановке и подгонке колонн. В строительной технике использовались подъёмники с захватами. Для поднятия тяжёлых квадратных камней в них выбивались расширяющиеся книзу углубления, в которые вводились трапециевидные просверл. клинья. После заполнения песком промежуточного объёма между клином и углублением плиту можно было поднимать.

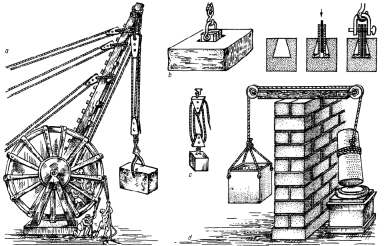

Подъёмные сооружения:

а. деревянный кран со ступенчатым приводом, канатным поворотным устройством и полиспастом (по рельефу гробницы Гатериев в Риме, нач. 2 в.);

b. захват подъёмника (реконструкция по Герону);

с. (полиспаст (по изданию «Механика» Аристотеля, 1594);

d. выравнивание веса
